Контроллеры печные

Назначение

Контроллеры печные — это универсальные системы управления для широкого спектра термического оборудования. Они предназначены для работы с резистивными нагрузками однозонных и многозонных промышленных печей, включая трубчатые СУОЛ, муфельные печи и другое аналогичное оборудование. Функционал обеспечивает точное управление и стабилизацию температуры промышленных и лабораторных печей, включая задание уставки и, опционально, ограничение регулировочного напряжения.

Встроена защита от короткого замыкания, превышения максимальной установленной температуры, обрыва термопары.

В разделе представлены стандартные, наиболее востребованные модели. Вы можете купить печной контроллер стандартной конфигурации или заказать его адаптацию непосредственно под ваши задачи.

Структура маркировки печных контроллеров

Структура обозначения изделий предусматривает литерное обозначение в соответствии с конструкторской документацией:

• «ПК» – печной контроллер (система управления термическим оборудованием);
• «ХА» – НСХ рабочего термопреобразователя;
• «1» — количество зон регулирования;
• «25» — максимальный рабочий ток блока в амперах;
• «Р» – исполнение с возможностью ручного регулирования напряжения;
• «АV» – наличие амперметра и вольтметра;
• «П» — программный;
• «И» — прочие исполнения на заказ.

Пример маркировки:

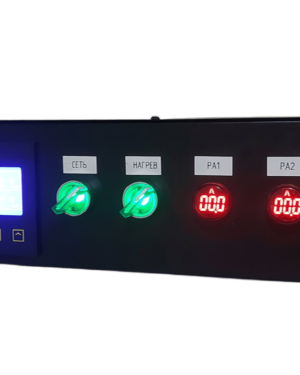

ПК-ХА-1-25-Р-AV-П

Расшифровка:

Контроллер печной для работы с термопреобразователем типа «ХА», с одной зоной регулирования, максимальным рабочим током 25А, с возможностью регулирования напряжения, наличием ампер/вольтметра, программный.

Комплектации и опции контроллеров для печей

• «ХА» – НСХ рабочего термопреобразователя. Основные типы применяемых термопреобразователей — «ХА» и «S». Применительно к печному контроллеру, это означает соответствующую настройку и наличие специального провода для данного типа термопар. При необходимости мы можем перестроить блок под необходимый вам тип и заменить провод на соответствующий.
• «1» — количество зон регулирования. Количество зон регулирования может быть от одной до 24.
• «25» — максимальный рабочий ток блока в амперах. Указана маркировка защитного устройства блока.
• «Р» – исполнение с возможностью регулирования напряжения. Опция применяется для низковольтных печей и позволяет регулировать мощность. Мощность задается фиксированно в настройках. Опционально мы можем вывести регуляторы мощности на панель управления. Это удобно при тонких экспериментах, но имеет риски ошибок персонала и превышения поверхностной мощности нагревателя.
• «АV» – наличие амперметра и вольтметра. Удобная опция при работе с низковольтными печами.
• «П» — программный. Наличие программного регулятора температуры. При отсутствии литеры применяется прибор типа ТС4 (Autonics) или ТРМ-10 (ОВЕН). При наличии опции тип прибора согласуется с заказчиком. Стандартно применяемые нами программные приборы: ТРМ-251, Термодат-16, Термодат-17.

Безопасность и подключение

1. Подключение

Все блоки имеют мощность, превышающую расчётные возможности стандартной бытовой сети питания 16А, и поэтому не оборудованы стандартными вилками. Блоки имеют зачищенные провода, оконцованные гильзовыми наконечниками, и подключаются непосредственно по месту установки. При необходимости разъёмного соединения, вилка промышленная типа ССИ заказывается отдельно.

2. Безопасность

Устройство не имеет гальванической развязки от сети. При необходимости, модуль гальванической развязки докупается отдельно. Для дополнительной защиты от токов утечки можно заказать блок со встроенным УЗО (устройством защитного отключения). УЗО — это прибор, который защищает от удара током и пожара, автоматически отключая электричество при утечке тока.

3. Условия эксплуатации

Оборудование предназначено для использования в лабораторных и производственных условиях. Степень защиты оболочки — IP20.
