Описание
Назначение

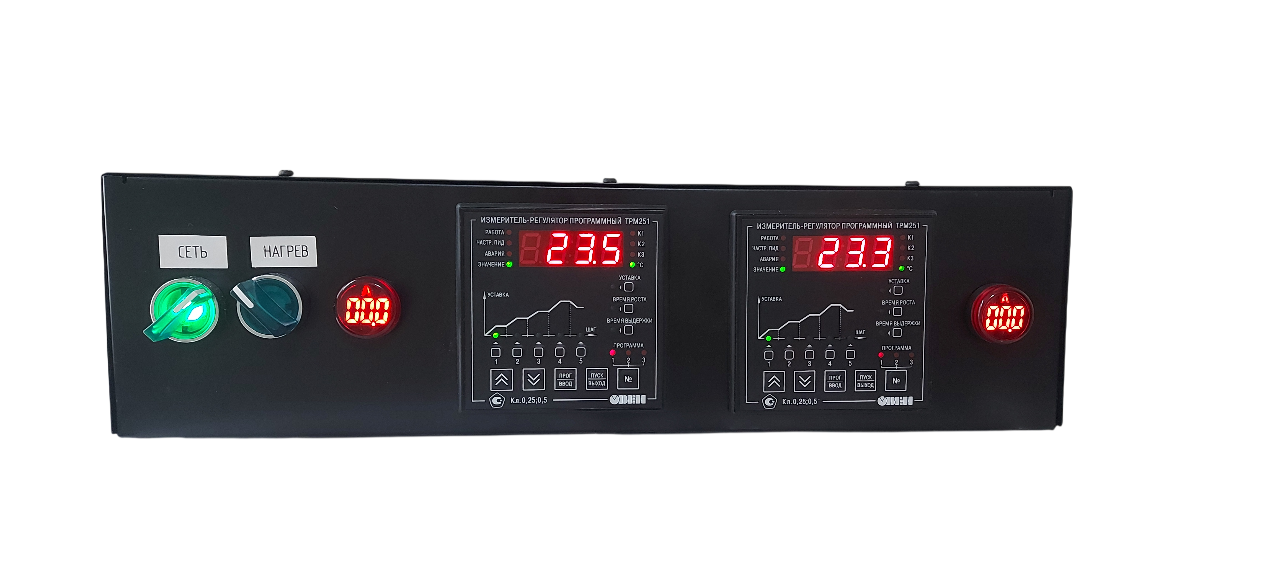

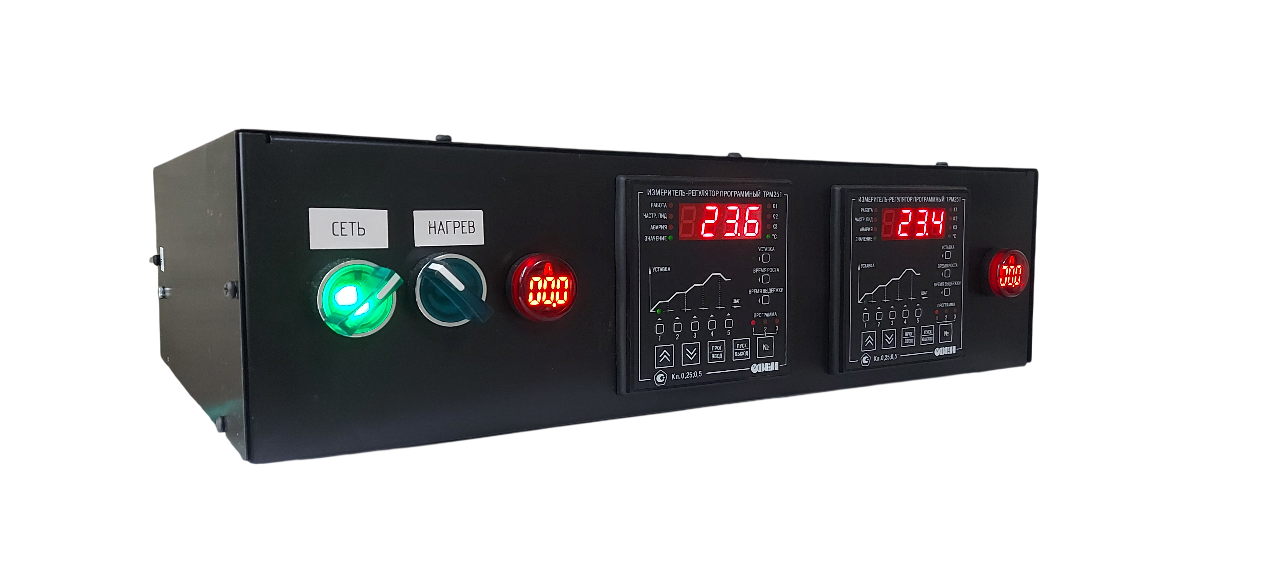

Печной контроллер ПК-ХА-2-25-Р-А-П — это многофункциональная система для точного управления температурными режимами в промышленных и лабораторных печах.
Предназначен для работы с трубчатыми печами «СУОЛ», муфельными печами и другим термическим оборудованием с резистивной нагрузкой.
Обеспечивает эффективное управление многозонным нагревом в промышленных термических процессах.
Основные характеристики
| Параметр | Значение |
|---|---|
| Артикул | ПК-ХА-2-25-Р-А-П |
| НСХ рабочего термопреобразователя | ХА (K-тип) |
| Количество зон регулирования | 2 |
| Максимальный рабочий ток | 25 А |
| Возможность ручной подстройки напряжения | Да |
| Наличие амперметра | Да |
| Наличие вольтметра | Нет |
| Наличие программного регулирования | Да |
| Тип прибора управления | ТРМ-251 |
| RS-485 | ДА |
| Входное напряжение | 220 (230) В ± 10% |
| Частота сети | 50 ± 2,5 Гц |
| Номинальная мощность | 4,0 кВА |
| Выходное напряжение (при входном 220 В) | 15–215 В |
| Мощность, потребляемая без нагрузки | ≤ 1 Вт |
| Защита | Обрыв термопары, превышение температуры, превышение тока |
| Габаритные размеры (В×Ш×Г) | 120 × 455 × 340 мм |
| Масса | ≤ 6,5 кг |
| Длина кабеля питания | 1500 мм ± 5% |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ 4.2 (по ГОСТ 15150), температура: +10…+35 °C |
| Механические воздействия | Группа М13 (по ГОСТ 17516.1) |
| Степень защиты | IP20 (по ГОСТ 14254) |
Безопасность и подключение
1. Подключение
Все блоки имеют мощность, превышающую расчётные возможности стандартной бытовой сети питания 16 А, и поэтому не оборудованы стандартными вилками.
Блоки имеют зачищенные провода, оконцованные гильзовыми наконечниками, и подключаются непосредственно по месту установки.
При необходимости разъёмного соединения вилка промышленная типа ССИ заказывается отдельно.
2. Безопасность
Устройство не имеет гальванической развязки от сети. При необходимости модуль гальванической развязки докупается отдельно.
Для дополнительной защиты от токов утечки можно заказать исполнение со встроенным УЗО (устройством защитного отключения).
УЗО автоматически отключает питание при утечке тока, защищая от удара током и пожара.
3. Условия эксплуатации
Оборудование предназначено для использования в лабораторных и производственных условиях. Степень защиты оболочки — IP20.
Рекомендуемые аксессуары
- Термопары типа ХА (K) / S (платинородий-платина)
- Нагреватели для печей (рабочие элементы)
- Устройства защитного отключения (УЗО)
- Метрологическая поверка оборудования
Также в наличии
- Запчасти для печей СУОЛ (нагревательные элементы, керамические трубки, изоляторы)
- Расходные материалы (термопарные провода, клеммы, изоляция)
Уточняйте наличие и возможность подбора аналогов!
⚠️ Важное замечание по безопасности!Гальваническая развязка электроустановок от общей сети питания не является полной гарантией безопасного использования оборудования и должна применяться как одна из составляющих комплекса защитных мероприятий.
Для обеспечения полной безопасности рекомендуется дополнительно использовать:
- Устройства защитного отключения (УЗО);
- Защитное заземление (контур заземления);
- Средства индивидуальной защиты (диэлектрические перчатки, коврики);
- Регулярный контроль изоляции и сопротивления заземления.
