Описание
Назначение

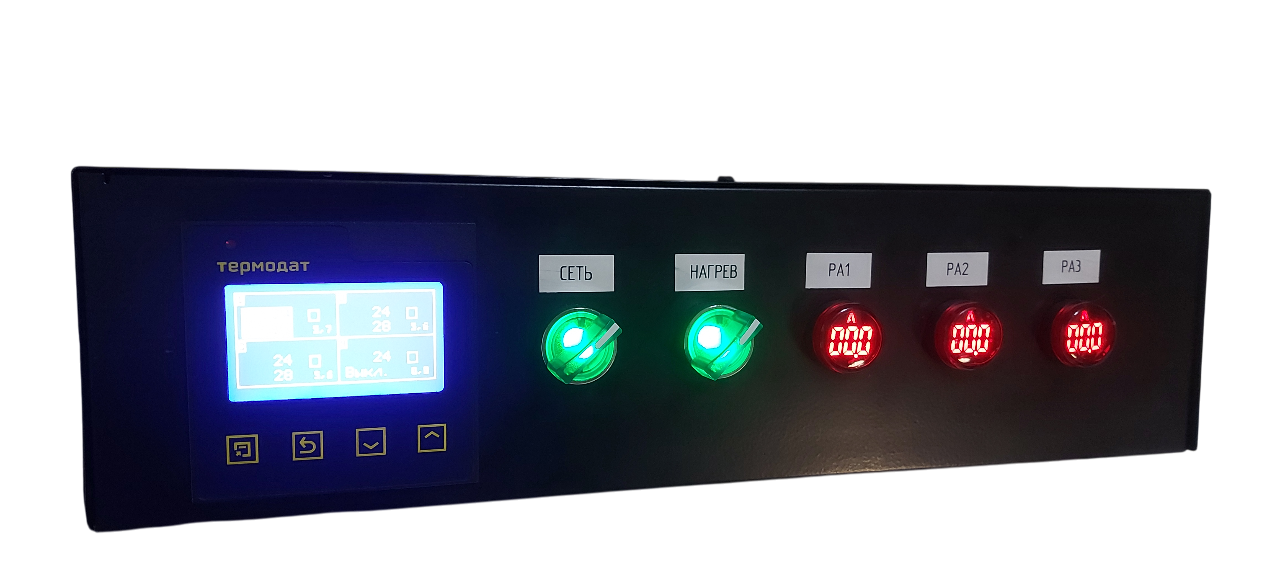

Печной контроллер ПК-ХА-4-25-Р-А-П — это многофункциональная система для точного управления температурными режимами в промышленных и лабораторных печах. Он предназначен для работы с трубчатыми печами «СУОЛ», муфельными печами и другим термическим оборудованием с резистивной нагрузкой. Это решение для управления многозонным нагревом в промышленных термических процессах.
Основные характеристики
| Параметр | Значение |
|---|---|
| Артикул | ПК-ХА-4-25-Р-А-П |
| НСХ рабочего термопреобразователя | ХА |
| Количество зон регулирования | 4 |
| Максимальный рабочий ток | 20А |
| Возможность ручной подстройки напряжения | Да |
| Наличие амперметра | Да |
| Наличие вольтметра | Нет |
| Наличие программного регулирования | Да |
| Тип прибора управления | Термодат-17 Е6 |
| Входное напряжение | 220 (230) ± 10% |
| Частота | 50 ± 2,5 Гц |
| Номинальная мощность | 4,0 кВА |
| Выходное напряжение (при входном 220 В) | 15–215 В |
| Мощность, потребляемая без нагрузки | ≤ 1 Вт |
| Защита | обрыв термопары, превышение температуры, превышение тока |
| Габаритные размеры (В×Ш×Г) | 120×455×340 мм |
| Масса | ≤ 6,5 кг |
| Длина кабеля питания | 1500 мм ± 5% |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ 4.2 (по ГОСТ 15150), температура: +10…+35 °C |
| Механические воздействия | Группа М13 (по ГОСТ 17516.1) |
| Степень защиты | IP20 (по ГОСТ 14254) |
Безопасность и подключение
1. Подключение
Все блоки имеют мощность, превышающую расчётные возможности стандартной бытовой сети питания 16А, и поэтому не оборудованы стандартными вилками. Блоки имеют зачищенные провода, оконцованные гильзовыми наконечниками, и подключаются непосредственно по месту установки. При необходимости разъёмного соединения, вилка промышленная типа ССИ заказывается отдельно.
2. Безопасность
Устройство не имеет гальванической развязки от сети. При необходимости, модуль гальванической развязки докупается отдельно. Для дополнительной защиты от токов утечки можно заказать блок со встроенным УЗО (устройством защитного отключения). УЗО — это прибор, который защищает от удара током и пожара, автоматически отключая питание при утечке тока.
3. Условия эксплуатации
Оборудование предназначено для использования в лабораторных и производственных условиях. Степень защиты оболочки — IP20.
Рекомендуемые аксессуары
- Термопары типа ХА/S
- Нагреватели для печей
- Устройства защитного отключения (УЗО)
- Поверка оборудования
Также в наличии
- Запчасти для печей СУОЛ (нагревательные элементы, керамические трубки, изоляторы)
- Расходные материалы
Уточняйте наличие и возможность подбора аналогов!
Примечания
Внимание! Гальваническая развязка электроустановок от общей сети питания не является полной гарантией безопасного использования оборудования и должна применяться как одна из составляющих комплекса защитных мероприятий. Для обеспечения полной безопасности рекомендуется дополнительно использовать:
- Устройства защитного отключения (УЗО)
- Защитное заземление
- Средства индивидуальной защиты
- Регулярный контроль изоляции
Нужна консультация по подбору? 📞 Наши инженеры помогут выбрать оптимальную комплектацию!
