Подключение отечественных термопар к температурным контроллерам Autonics

Продолжаем отвечать на частые вопросы, с которыми к нам обращаются в ходе эксплуатации приборов. Трудности возникают при подключении Российских термопар к температурным контроллерам. Иногда не совсем понятно как совместить коды термопар Российского и импортного производства. Расскажем кратко как правильно установить код датчика температуры.


Код датчика устанавливается во второй группе параметров.

Рисунок 1. Блок-схема групп настроек контроллера TC4

Для установки кода датчика необходимо выбрать вторую группу настраиваемых параметров.

Вот так выглядит пункт установки кода термопары в документации на температурный контроллер TC4.

Рисунок 2. Установка кода датчика на приборе TC4

В этом меню необходимо установить выбрать код термопары. Если у вас отечественная термопара, предлагаем воспользоваться таблицей ниже. В таблице приведены соответствия наиболее распространенных Российских и импортных термопар.

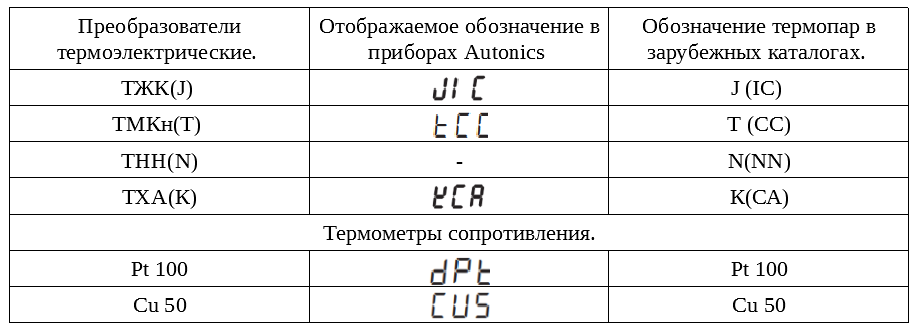

Рисунок 3. Таблица соответствия наиболее распространенных Российских и импортных термопар.

Список термопреобразователей поддерживаемых приборами Autonics конечно гораздо шире. В таблице приведены коды по которым возникали вопросы. Пишите, дополним.
