Ошибка контроллера TC4S

Сброс наиболее частых ошибок контролеров Autonics серии TC4.

Как производитель промышленных печей, мы ежедневно работаем с температурными контроллерами. На основе опыта технической поддержки мы подготовили это руководство по устранению самых частых ошибок Autonics TC4, с которыми сталкиваются наши клиенты.

Не будем пока рассматривать аварийные ситуации. Разберем три наиболее часто встречающиеся ошибки, которые пользователь может устранить самостоятельно.

Содержание

  1. Режим «STOP»: регулирование приостановлено
  2. Ошибка «OPEN»: обрыв датчика температуры
  3. Сброс тестового режима (случайная активация)
  4. Не помогло? Выводы и коммерческое предложение

1. Ошибка «STOP»: регулирование приостановлено

Как выглядит: На дисплее контроллера Autonics TC4S или TC4Y горит надпись STOP.

Рисунок 1. Контроллер серии TC4 в режиме «STOP»

Причина: Это не ошибка, а режим ручной остановки регулирования. Активируется одновременным нажатием кнопок «Вверх» и «Вниз».
Решение: Повторно одновременно нажмите кнопки «Вверх» и «Вниз» для возобновления работы.

2. Ошибка «OPEN»: диагностика и замена термопары

Как выглядит: На экране появляется надпись OPEN.

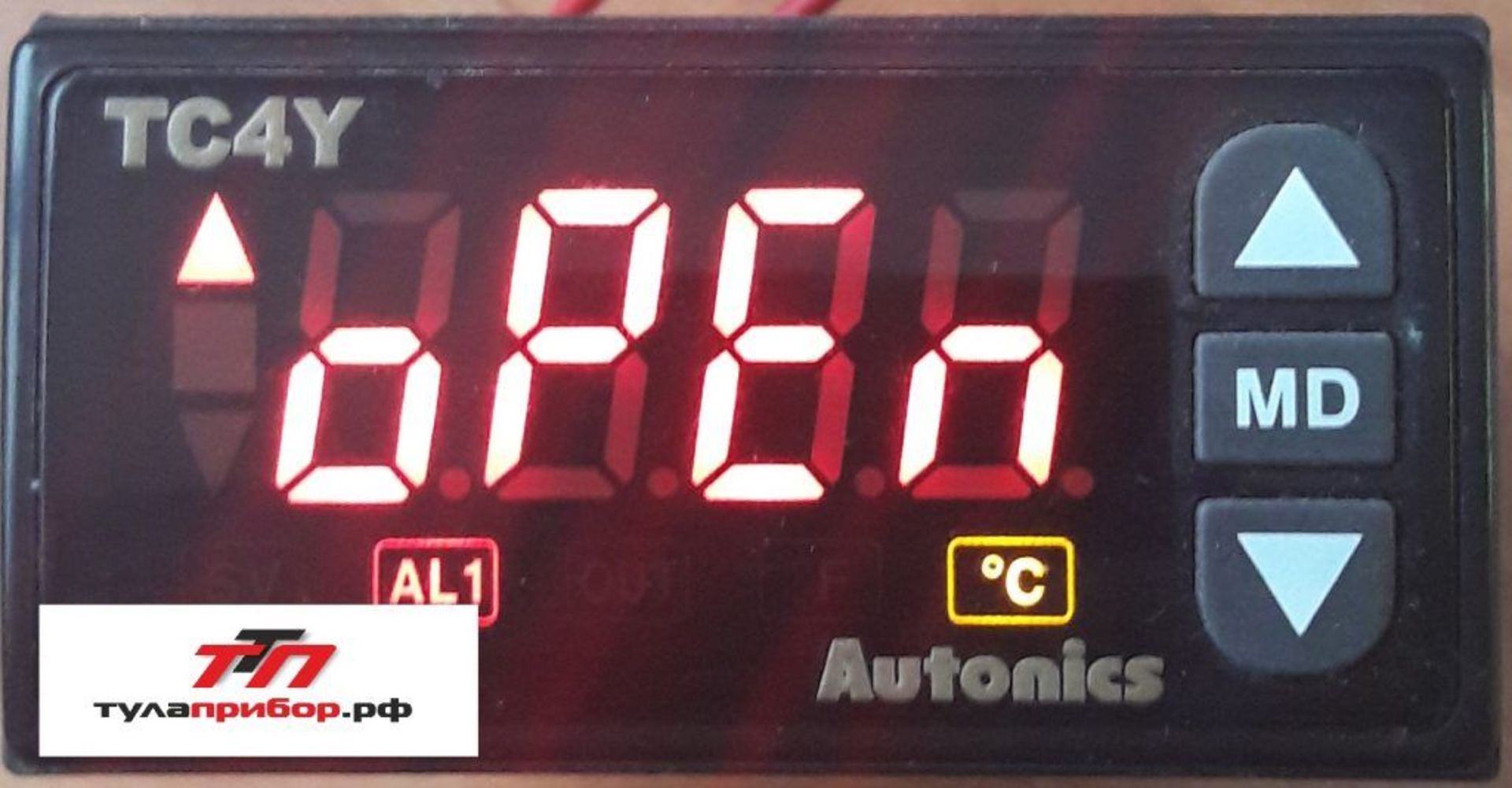

Ошибка OPEN контроллера TC4
Рисунок 2. Ошибка OPEN контроллера TC4

Причина: Обрыв цепи термопары. Наиболее частая проблема, вызванная выгоранием датчика при высоких температурах или механическим повреждением.

Основные причины обрыва:

  • Термическая деградация: Банальное выгорание чувствительного элемента (сплава хромель-алюмель) при длительной работе на пределе или выше максимальной рабочей температуры термопары.
  • Химическая коррозия: Это ключевой фактор, который часто упускают из виду.
    • Окисление: Постоянное воздействие кислорода при высоких температурах приводит к постепенному окислению и разрушению металла термопары и ее защитной арматуры.
    • Влияние агрессивных сред: Пары серы (S), углерода (C) и галогенов (хлор, фтор) в печной атмосфере (например, при обжиге керамики, спекании металлов, пиролизе) вызывают химическую коррозию и разрушение.
    • Водородная хрупкость (H₂): Мелкие молекулы водорода при нагреве проникают в кристаллическую решетку металла, вызывая его обезуглероживание и образование микротрещин, что резко снижает прочность и ведет к хрупкому разрушению.
  • Механическое повреждение: Неаккуратная установка, вибрация печи, термические удары (резкие нагревы/охлаждения), ведущие к растрескиванию керамической изоляции и обрыву провода. Особенно это актуально на высоких температурах.
  • Естественный износ: Любая термопара — это расходный материал с ограниченным ресурсом. Даже в идеальных условиях под постоянным термическим и механическим напряжением материал электродов постепенно стареет, становится хрупким и в конечном итоге перегорает. Скорость износа напрямую зависит от рабочих условий (температуры, среды, цикличности).

Как диагностировать обрыв термопары:

  1. Отключите питание печи и контроллера.
  2. Получите доступ к клеммной колодке прибора.
  3. Отсоедините провода термопары.
  4. Установите перемычку между контактами:
    • Для Autonics TC4S: входы 10 и 11. Рисунок 3
    • Для Autonics TC4Y: входы 2 и 3. Рисунок 4
  5. Включите питание. Если контроллер показывает температуру окружающей среды (~20-25°C), значит, он исправен, а проблема в термопаре.

Внимание! Перед манипуляциями прибор должен быть отключен от сети.

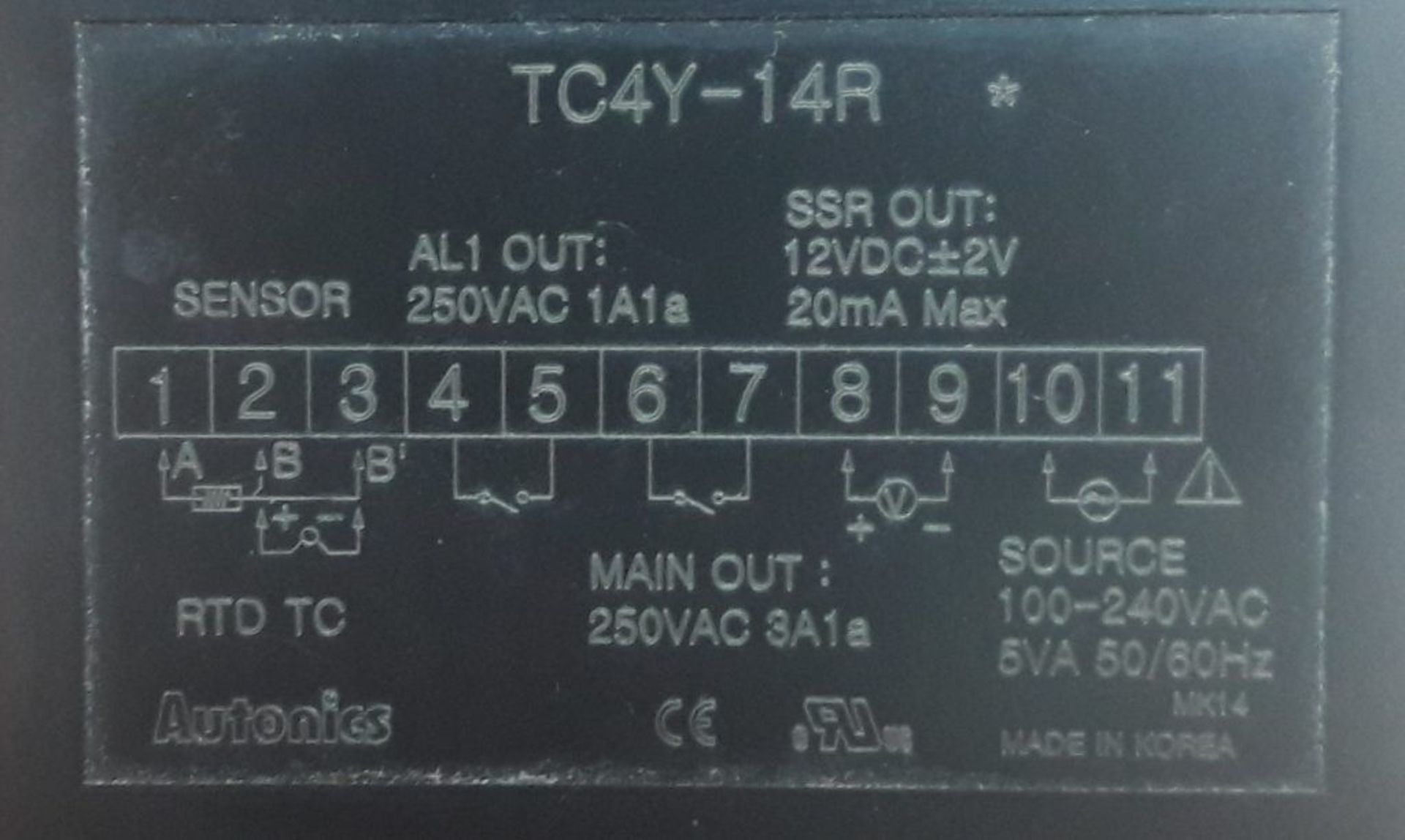

колодка контроллера tc4 autonics
Рисунок 3. Колодка контроллера TC4S Autonics
Рисунок 4. Подключение прибора серии TC4Y

Что делать дальше?

Если диагностика подтвердила неисправность, вам потребуется новая термопара.

Вы можете подобрать и купить новую термопару в нашем каталоге:

  • Термопары типа К (ХА) различной длины.
  • В керамической арматуре или корундовых трубках.
  • С быстрой доставкой по Туле и всей России.

3. Как сбросить тестовый режим Autonics TC4

Встречается редко, но решение проблемы не описано ни в одной документации — производитель не смог догадаться что пользователь может так сделать.

Ошибка контроллера TC4S

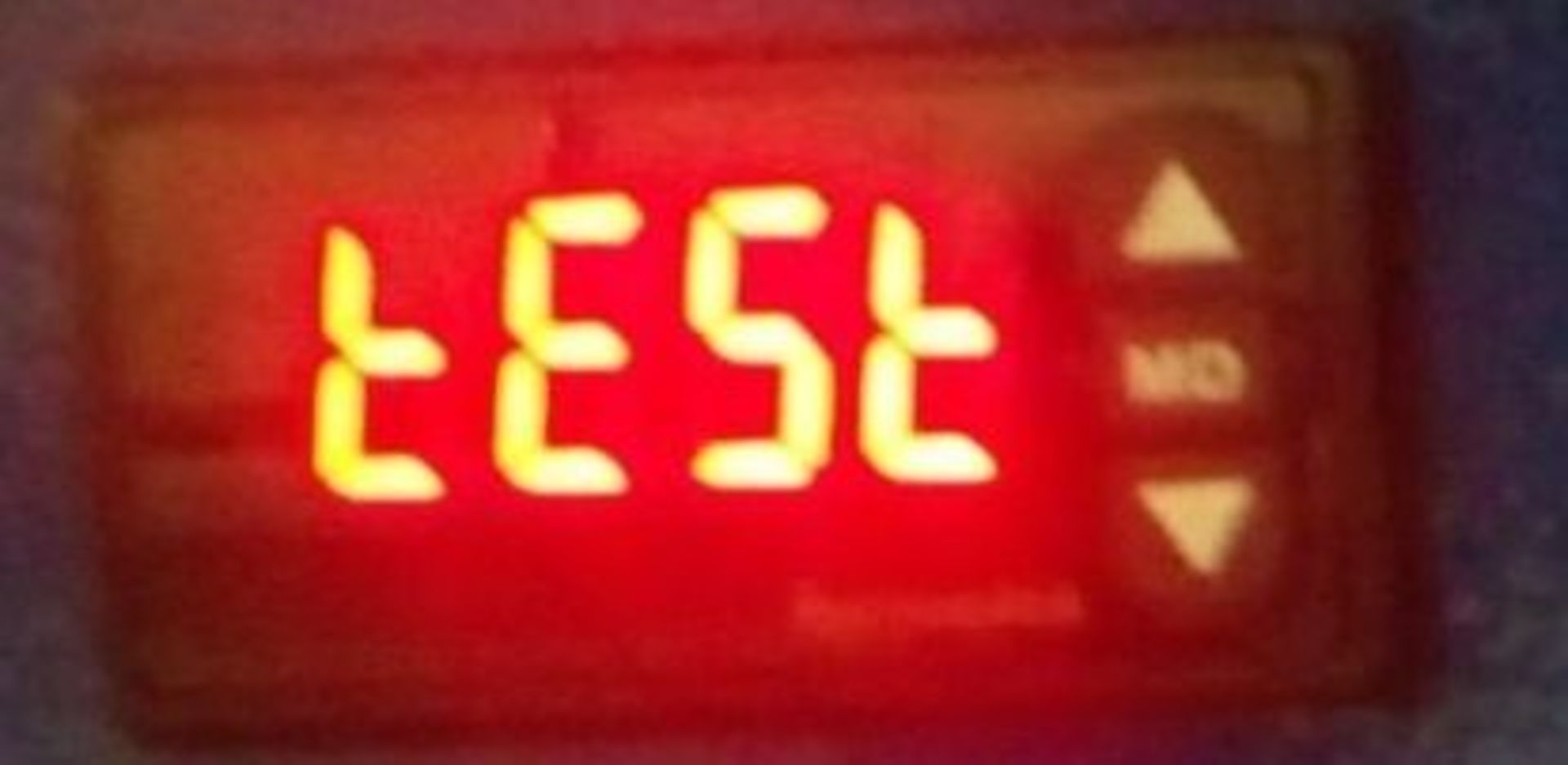

Рисунок 5.Ошибка контроллера TC4S. Контроллер в тестовом режиме.

Появление ошибки вызвано нажатием кнопок управления в момент включения (очень часто) или наличие внутренней ошибки контроллера (крайне редко). Контроллер перешел в тестовый режим.
Решение проблемы — сбросить ошибку.

Инструкция для выхода из тестового режима температурного контроллера TC4:

На фотографии ниже — контроллер ушедший в режим теста. Рисунок 5

Как попадают в этот режим? Обычно это происходит, если нажать и удерживать кнопку «Вверх» («▲») в момент включения питания контроллера.

Рисунок 6 . Контроллер в режиме «Key».

Пошаговая инструкция по сбросу:

  1. Убедитесь, что термопара подключена.
  2. Убедитесь что контроллер находится в тестовом режиме (Рисунок 5).
  3. Если вы нажмете «Mode» два раза — начнется тест дисплея «1111»
  4. При появлении надписи «1111», последовательно нажимайте кнопку «Вверх». На экране вы увидите значения: «22.22», «444.4», «88.8.8» до появления значения «Key» (Рисунок 6)
  5. Как только увидите Key, одновременно нажмите «Вверх» и «Mode».
  6. Контроллер перезагрузится и выйдет в рабочий режим.

Внимание! Все манипуляции необходимо проводить с подключенной термопарой!

Если что-то непонятно или пропустили какой-то шаг — не расстраивайтесь. Можно отключить питание и повторить манипуляции повторно. Некоторые значения могут меняться из-за изменения прошивки партий.

Обратите внимание: загрузка контроллера происходит во временном интервале от 3 до 7 секунд. Во избежание повторения, не стоит спешить нажимать кнопок.

Рисунок 7. Контроллер TC4 после восстановления

4. Выводы и что делать, если решения не помогли

Если описанные выше методы не устранили проблему, возможны более сложные неисправности:

  • Выход из строя самого контроллера.
  • Проблемы с цепями питания или подключения.
  • Необходимость глубокой диагностики.

Мы готовы помочь:

Скачать инструкции на русском языке можно в нашем «Центре загрузок

Консультация. Поможем разобраться в сложной ситуации по телефону или почте.

Напишите нам

📧 Email для консультаций: support@ttpribor.ru
📞 Телефон для заказов: +7 (4872) 588-352

📞 Телефон поддержки изготовителя: +8 (800) 700-27-41
